Um dos modelos de portas mais utilizados na indústria são as seccionais, fabricadas em um material resistente e robusto. Na hora de escolher a porta mais adequada, um dos pontos a serem considerados são os tipos de rebatimento. Mas você sabe o que significa isso, quais são as opções e como identificar a mais indicada para o seu caso? Descubra tudo agora!



O que são portas seccionais?

As portas seccionais, muito utilizadas nos Estados Unidos e Europa desde os anos 70, são constituídas por chapas de aço galvanizado. Essas chapas são interligadas por dobradiças de articulação e, desse modo, a porta abre e fecha por “seções”. Existem trilhos que guiam o movimento das chapas.

Quando a abertura é acionada o sistema puxa a porta para cima, em direção ao teto. E é nesse processo que entra o conceito de rebatimento, que veremos a seguir.

Esse modelo de porta apresenta inúmeros benefícios:

• Por ser de aço galvanizado, é resistente à ferrugem e outros tipos de deterioração;
• Pode ser instalada mesmo em espaços que tenham o pé direito limitado;
• O interior das chapas de aço é preenchido por materiais que podem ser PUR (poliuretano) ou PIR (poliisocianurato);
• Proporciona isolamento térmico e acústico;
• Permite a customização das medidas.

Além de tudo isso, a porta seccional também é bastante versátil, sendo utilizada em diferentes setores e ambientes: armazenagem frigorífica, docas, depósitos, centros de distribuição, indústria automotiva, alimentícia e outras.



O que são os rebatimentos das portas seccionais?

O rebatimento é o que direciona a abertura das portas seccionais. Como ela possui abertura na vertical, a menos que o cliente tenha uma altura suficiente, ela vai precisar fazer uma curva e ficar parcialmente na horizontal, paralela ao teto. Ou, dependendo da situação, ficar totalmente na horizontal.

Portanto, os rebatimentos são exatamente isso: formas diferentes de determinar a subida dessa porta ao ser aberta, de acordo com o espaço que existe disponível para isso.

Além disso, “o rebatimento é o que define o modelo da porta e a altura do painel” explica Daniel Dagostim, Engenheiro Mecânico e projetista responsável pelas portas seccionais da Inovadoor.

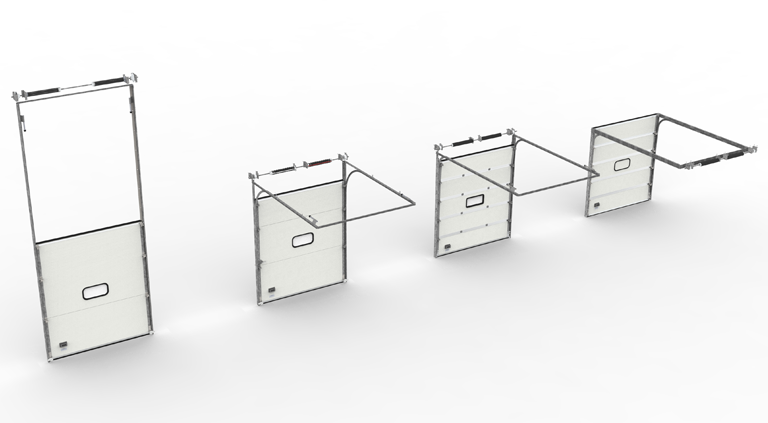

Existem quatro tipos diferentes de portas de acordo com o rebatimento: VL, HL, SL e LH. Elas podem ser agrupadas em duas grandes categorias. As VL são verticais ou sem rebatimento. Já os outros três, HL, SL e LH, correspondem às portas com rebatimento.

A seguir, confira os detalhes de como funciona cada um deles.

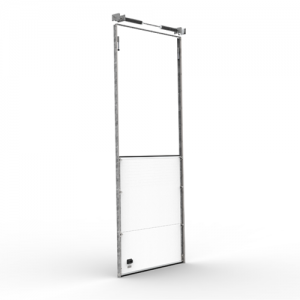

Portas verticais (VL)

VL é a sigla para Vertical Lift e engloba as portas com abertura totalmente vertical. “Se o pé direito do local de instalação permitir que a porta suba completamente na vertical, a porta indicada é a VL”, afirma Daniel.

Nesse caso, o pé direito vai precisar ser, no mínimo, o dobro da altura do vão da porta acrescido de 1.050 mm, para que ela possa ficar totalmente aberta.

No rebatimento VL, existe uma inclinação leve nos trilhos para facilitar a abertura e evitar o desgaste da borracha de vedação.





Portas com rebatimento

Agora, vamos entrar em detalhes sobre as portas com rebatimento horizontal, ou seja, aquelas que são instaladas em ambientes nos quais o pé direito não tem altura suficiente para abertura totalmente vertical.

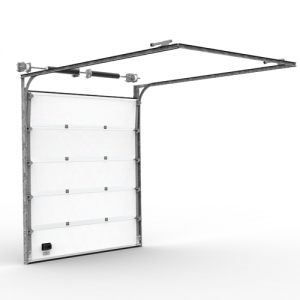

Rebatimento HL

O rebatimento HL é o High Lift Track. “Se o pé direito do cliente for um pouco mais baixo, instalamos a porta chamada de HL. Ela sobe parcialmente na vertical e, depois, faz o rebatimento na horizontal para terminar o seu percurso, aproveitando ao máximo o espaço disponível acima do vão, criando uma área de trabalho maior”, descreve Daniel.

Para escolher esse modelo, o cliente precisa ter um pé direito que corresponda à altura do vão da porta acrescida de 900 mm, sendo 600 mm para instalação do trilho com curva e 300 mm para instalação do acionamento.

A altura da parte vertical e consequentemente o comprimento da parte horizontal dependem da relação entre a altura do vão e o pé direito do local.

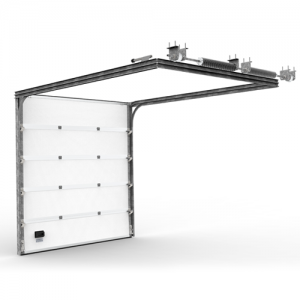

Rebatimento SL

O Standard Lift (SL) é o tipo de rebatimento que se encaixa em praticamente qualquer situação, utilizado principalmente em locais nos quais o pé direito é ainda mais baixo e com pouco espaço entre o fim do vão da porta e o teto. Neste modelo, a porta não possui parte vertical, iniciando a curva logo que termina o vão.

Para essa categoria, o pé direito no local de instalação deve ter, no mínimo, a mesma altura do vão da porta acrescida de 500 mm.





Rebatimento LH

Segundo Daniel, o rebatimento Low Headroom é utilizado em casos extremos. “Quando não temos quase nenhum espaço sobrando, quando termina o vão da porta. Nesse caso, essa porta começa a fazer a curva antes mesmo do fim do vão”.

O rebatimento LH é utilizado quando o espaço entre o fim do vão e o teto permite apenas a passagem da trilhagem.

Outra característica da porta LH é a trilhagem horizontal dupla, onde o painel superior corre em um trilho separado com curvatura especial, permitindo vedar totalmente o vão na parte superior.



Como escolher o rebatimento?

O principal fator a ser considerado na escolha do rebatimento, portanto, é a altura do pé direito, para que atenda às especificações detalhadas acima.

Quer ter um projeto de portas seccionais que atenda às necessidades da sua empresa? Entre em contato com nossos especialistas!
